РУКОВОДСТВО ПО МОНТАЖУ

Универсального объемно-активного заземляющего устройства «UGS» (далее по тексту «UGS»)

Перед инсталляцией «UGS» старшему из монтажников (не менее 2-х человек) необходимо подробно ознакомится с ситуационным планом местности, проектом или эскизным проектом, согласовать с ответственным лицом Заказчика точки внедрения заземляющих электродов(обсадных труб)(№1, №2и №3 для 3-х точечных UGS) и трассу прокладки заземляющих проводов (ГЗ,ГГЗ или заземляющего функционального проводника), пройти инструкцию по технике безопасности и получить письменный допуск на производство работ.

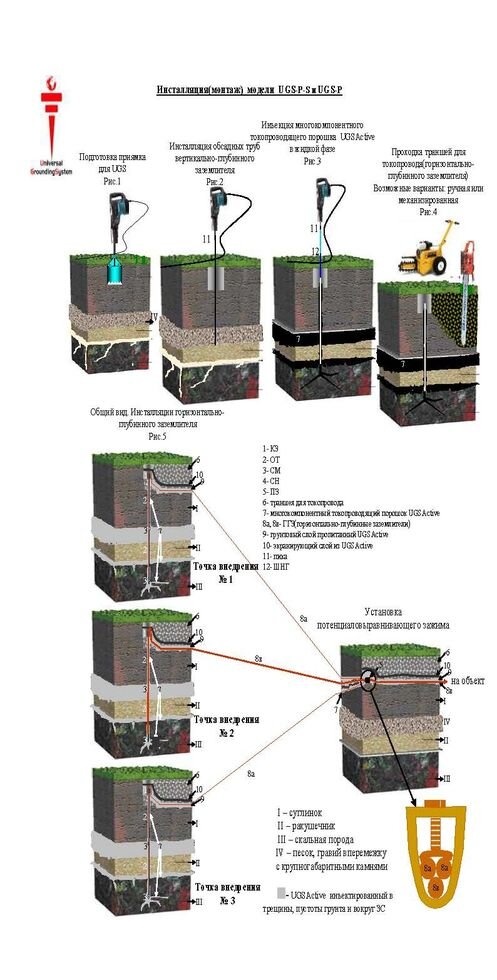

Инсталляция UGS осуществляется поэтапно (см.рис.):pic_55b515f7de2aafc_700x3000_1.jpg

I этап – в точках внедрения №1, №2и №3 согласованное с представителями Заказчика или в соответствии с поектом, готовятся приямки и производится рытье траншеи заземляющего провода, в ручную или механизированным способом глубиной более 0,7 м с учетом погодных и грунтовых факторов региона. Для максимального восстановления место монтажа после завершения работ, верхний культурный слой(газонах) снять вручную и отложить в безопасное место вдоль траншей. Утрамбовать боковые стенки и приямка, чтобы в процессе последующих этапов работ не засыпал скважину вокруг заземляющего электрода, траншею и приямок.
Приямок по габаритам должен быть удобен для производства работ с применением газовых ключей (наращиванием ЗЭ и ОТ, инъекции «UGSActive» и подключения заземляющего провода ).Подготовить раствор «UGSActive» налив через горловину пакета воду в соотношении 1:2 и взяв с двух концов пакета, тщательно размешать, до получения однородной массы и оставить до использования на I, II, III, IV этапах производство работ.
II этап – к стартовому электроду (ЗЭ) со стартовым наконечником(СН) надет(навернуть) направляющую головку НГ
предварительно убрав шток(ШНГ). Установить в центре приямка стартовый ЗЭ. Конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме бурения. Помошник удерживает стартовый ЗЭ в вертикальном положении до внедрения на глубину не менее 30 см. Внедрить стержень до конца в грунт оставляя 15-20 см над днищем приямка для удобства подсоединения следующего ЗЭ. (ВНИМАНИЕ! При бурении, коронка пробуривает встречющееся в грунте скальные породы, но при заклинивании между глыбами и трещин перфоратор необходимо быстро освободить от лишнего давления руки и легким бурением(немного приподмая и опуская перфоратор) пробить заклиниваемое пространство).

Образовавшееся вокруг ЗЭ пустоту при бурении необходимо закрыть временно ветошью устраняя засорение. Снять перфоратор с пикой и направяющую
головку от ЗЭ. Залить в продольное отверстие ЗЭ «UGSActive» и в скважину, заполняя свободное пространство вокруг ЗЭ.


Заливать аккуратно, чтобы не образовалось воздушная подушка в скважине и ЗЭ. На направляющую головку НГ навернут шток и ввести в ЗЭ наполненный жидким «UGSActive» на 20-30 см. , конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме отбйного молотка (ВНИМАНИЕ! Категорический запрещается работать в режиме «перфоратор»).
Повторить процесс инъектирования «UGSActive» до выхода токопроводящего порошка из скважины на поверхность, но инъекцию производить не более 5 раз.
Чтобы дать время на усадку «UGSActive» перейти на точку №2 и проделать аналогичную работу, с последующим переходом на точку №3.
На внедренный стартовый ЗЭ в точке №1 надет(навернуть) конец с соединительной муфтой ЗЭ 2 и надет(навернуть)
направляющую головку НГ предварительно сняв шток(ШНГ). конец пики на перфораторе вправить в направляющую головку НГ и включить перфоратор в режиме бурения. Помошник удерживает ЗЭ 2 в вертикальном положении до внедрения на глубину не менее 30 см. Внедрить ЗЭ 2 до конца на глубину приямка. (ВНИМАНИЕ! При бурении, коронка пробуривает встречющееся в грунте скальные породы, но при заклинивании между глыбами и трещин перфоратор необходимо быстро освободить от лишнего давления руки и легким бурением(немного приподмая и опуская перфоратор пробить заклиниваемое пространство). Залить в продольное отверстие «UGSActive» и в скважину заполняя пустое пространство вокруг ЗЭ. Заливать аккуратно, чтобы не образовалось воздушная подушка в скважине и в продольном отверстии ЗЭ . На направляющую головку НГ навернут шток и ввести в ЗЭ 2 наполненный жидким «UGSActive» на 20-30 см. , конец пики на перфораторе вправить в направляющую головку НГ
и включить перфоратор в режиме отбйного молотка (ВНИМАНИЕ! Категорический запрещается работать в режиме
«перфоратор»). Повторить процесс инъектирования «UGSActive» до выхода токопроводящего порошка из скважины, но инъекцию производить не более 10 раз.
Производство работ в точках внедрения № 2 и №3 анологичны. (см. ПРИЛОЖЕНИЕ III и ПРИЛОЖЕНИЕ IV)
III этап – производят прокладку заземляющих проводов (ГЗ и ГГЗ)
1. Для модели UGS-P (см. ПРИЛОЖЕНИЕ III)производят прокладку в следующем порядке:
- заземляющие, рабочие и функциональные провода(ГГЗ) моделей «UGS-P» состоят из 2-х отрезков 8а и 8в )
Трасса прокладки ГГЗ 8а: точка внедрения №1 с заводкой конца (ГГЗ) в ОТ по всей длине- через потенциаловыравнивающий зажим(ПЗ)- к точке внедрения №3 с заводкой второго конца 8а (ГГЗ) в продольное отверстие ОТпо всей длине (ВНИМАНИЕ! Для исключения заклинивания гибкого токопровода при заводке ГГЗ в продольное отверстия ОТ тщательно выровнять и конец намотать изолентой 3 см. После окончании заводки концов 8а по всей длине, закрепить ГГЗ к ОТ с помощью зажимов КЗ1-2, КЗ3-4 и КЗ5-6 предварительно нанеся пасту со шприца и тщательно обворачивают зажим лентой «UGS Tape». Петлю первого отрезка ГЗ 8а
и свободный конец второго отрезка ГГЗ 8в пропущенное через ПЗ, зажимают с помощью болта. Обильно наносят со шприца пасту «UGS Paste», тщательно обворачивают лентой «UGS Tape» и укладывают в траншею или в инспекционный колодец. Другой конец отрезка токопровода 8в прокладывают по траншеи, подключают к шине заземления или заземляемому электрооборудованию.
2. Для моделей UGS-P-S, UGS-P22-SС, UGS-P-Cu и UGS-P-Zn производят прокладку в следующем порядке:
- заземляющие, рабочие и функциональные провода (ГЗ) моделей UGS-P-S, UGS-P22-SС, UGS-P-Cu и UGS-P-Zn состоят из 2-х отрезков 8а и 8в )(см. ПРИЛОЖЕНИЕ III без заводки ГЗ в продольное отверстие ЗЭ).
Трасса прокладки ГЗ: точка внедрения №1с ЗЭ- через ПЗ- к точке внедрения №3 к ЗЭ.
После проклади первого отрезка ГЗ, закрепить концы ГЗ к ЗЭ точек №1 и №3 с помощью зажимов КЗ1-2, КЗ3-4 и КЗ5-6 предварительно нанеся пасту со шприца и тщательно обворачивают зажим лентой «UGS Tape». Петлю ГЗ 8а и свободный конец второго отрезка ГЗ 8в пропущенное через потенциаловыравнивающий зажим, зажимают с помощью болта. Обильно наносят со шприца пасту «UGS Paste», тщательно обворачивают лентой «UGS Tape» и укладывают в траншею или в инспекционный колодец.
Другой конец отрезка токопровода 8в прокладывают по траншеи, подключают к шине заземления или заземляемому
электрооборудованию.
1. Для модели UGS-P- SS (см. ПРИЛОЖЕНИЕ IV) производят прокладку в следующем порядке:
- заземляющие, рабочие и функциональные провода ГЗ и ГГЗ моделей UGS-P-SS состоят из 4-х отрезков 8а-f , 8b-f и 8a-w, 8b-w
(см. рис.2 с заводкой ГГЗ в продольное отверстие ЗЭ выполняющий функцию рабочего или заземления молниезащиты и ЗЭ выполняющий функцию защитного или функционального заземления).
P/S: Возможны другие схемы совмещения видов заземления.pic_7a80a5b633218f9_700x3000_1.jpg
а). Трасса прокладки ГГЗ 8а-f: точка внедрения №1 → с заводкой конца (ГГЗ) по всей длине в продольное отверстие ЗЭ → через потенциаловыравнивающий зажим(ПЗ) → к точке внедрения №3 → с заводкой второго конца 8а-f (ГГЗ) → в продольное отверстие ЗЭ по всей длине (ВНИМАНИЕ! Для исключения заклинивания гибкого токопровода при заводке ГГЗ в продольное отверстия ЗЭ тщательно выровнять и конец намотать изолентой 3 см. После окончании заводки концов 8а-f по всей длине продольное отверстие двух концов 8а-f, закрепить ГГЗ к ЗЭ в точках внедрения №1и №3 с помощью зажимов КЗ предварительно нанеся пасту со шприца и тщательно обворачивают зажим лентой «UGS Tape». Петлю первого отрезка ГЗ 8а и свободный конец второго отрезка ГГЗ 8b-f пропущенное через ПЗ, зажимают с помощью болта. Обильно наносят со шприца пасту «UGS Paste», тщательно обворачивают
лентой «UGS Tape» и укладывают в траншею или в инспекционный колодец. Другой конец отрезкаГЗ 8b-f прокладывают по траншеи, подключают к шине заземления или заземляемому электрооборудованию или подключение производят согласно проекта.
b). Трасса прокладки ГЗ 8a-w: точка внедрения №1с ЗЭ → через ПЗ → к точке внедрения №3 к ЗЭ.
После прокладки первого отрезка ГЗ 8a-w, закрепить концы ГЗ к ЗЭ точек №1 и №3 с помощью зажимов КЗ предварительно нанеся пасту со шприца и тщательно обворачивают зажим лентой «UGS Tape». Петлю ГЗ 8a-w, и свободный конец второго отрезка ГЗ 8b-w пропущенное через потенциаловыравнивающий зажим ПЗ, зажимают с помощью болта. Обильно наносят со шприца пасту «UGS Paste», тщательно обворачивают лентой «UGS Tape» зажим КЗ и укладывают в траншею или в инспекционный колодец. Другой конец отрезка ГЗ 8b-w прокладывают по траншеи, подключают к шине заземления или заземляемому электрооборудованию или подключение производят согласно проекта.
P/S: Важным условием при инсталляции –добиться минимального количества электрических соединении, для снижения переходных сопротивлении и увеличения срока службы, это возможно при прокладке цельного глубинно горизонтального заземлителя (8а) от одного заземляющего электрода, пропущенный через потенциаловыравнивающий зажим другому заземляющему электроду и прокладка глубинно горизонтального заземлителя(8в) от последующего заземляющего электрода через вышеуказанный потенциаловыравнивающий зажим установленный в инспекционный колодеце или без него до контура заземления (КЗ) объекта(здания и т.д.) , таким образом в модели UGS-P-S можно достигнут не более 2-х электрических соединении (в потенциаловыравнивающий зажиме и в месте присоединения к контуру заземления).
VI этап – уложенный на дне траншеи токопровод засыпают 3 см слоем земли и заливают тонким слоем «UGSActive» по всей длине для снижения удельного электрического сопротивления почвы, повторно засыпают 10 см. слоем земли утрамбовывают и заливают разбавленным водой остатком «UGSActive» для образования экранирующего защитного слоя для отражения внешних «паразитных» электромагнитных волн и окончательно производят засыпку траншеи землей и утрамбовывают.
VII этап – Проводят предпусковое испытание прибором и полученные результаты записывают в Протокол испытания
При инсталляции моделей «UGS» комплектованных заземляющими стержнями без продольного отверстия поставка «UGSActive» производится в качестве дополнительной защиты от коррозии, для снижения кислотности почвы, для очистки почвы от вредных примесей попадающие из атмосферы и других вредных веществ попавщие в почву от деятельности людей и защиту от «паразитных сигналов» экранируя ГЗ.


УКАЗАНИЕ ПО ЭКСПЛУТАЦИИ
(Выписка из ПТЭ ЭП и ПТБ Гл. 2.7, 2004 РК)


413. Для определения технического состояния заземляющего устройства должны
проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства u1074 в соответствии с нормами испытания электрооборудования(приложение №2).
414. Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев, ответственным за электрохозяйство Потребителя или работником, им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов. Результаты осмотров должны заноситься в паспорт заземляющего устройства.
415. Осмотры с выборочным вскрытием грунта должны производиться в местах, наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений в соответствии с графиком планово- профилактических работ (далее - ППР), но не реже 1 раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности - см. п. 416), определяется решением технического руководителя Потребителя.
416. Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 54 2% опор, имеющих заземляющие устройства.
417. В местности с высокой агрессивностью грунта по решению технического руководителя может быть установлена более частая периодичность осмотра с выборочным вскрытием грунта.
При вскрытии грунта должна производиться инструментальная оценка состояния заземлителей и оценка степени коррозии контактных соединений. Элемент заземлителя должен быть заменен, если разрушено более 50% его сечения.
Результаты осмотров должны оформляться актами.
418. Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний
электрооборудования (приложение №2) должны производиться:
1) измерение сопротивления заземляющего устройства;
2) измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;
3) измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;
4) измерение удельного сопротивления грунта в районе заземляющего устройства.
Для ВЛ измерения производятся ежегодно у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, а также выборочно у 2% железобетонных и металлических опор в населенной местности. Измерения должны выполняться в период наибольшего высыхания грунта Результаты измерений оформляются протоколами. На главных понизительных и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования невозможно по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений и в соответствии с пп. 414—416.
419. 419, Измерения параметров заземляющих устройств - сопротивление заземляющего устройства, напряжение прикосновения, проверка наличия цепи между заземлителями и заземляемыми элементами - производятся также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой. При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных.
420. На каждое находящееся в эксплуатации заземляющее устройство должен быть заведен паспорт, содержащий:
1) исполнительную схему устройства с привязками к капитальным сооружениям;
2) указание о связи с надземными и подземными коммуникациями и с другими заземляющими устройствами;
3) дату ввода в эксплуатацию;
4) основные параметры заземлителей (материал, профиль, линейные размеры);
5) величину сопротивления растекания тока заземляющего устройства;
6) удельное сопротивление грунта;
7) данные по напряжению прикосновения (при необходимости);
8) данные по степени коррозии искусственных заземлителей;
9) данные по сопротивлению металлосвязи оборудования с заземляющими устройствами;
10) ведомость осмотра и выявленных дефектов;
11) информацию по устранению замечаний и дефектов.
К паспорту должны быть приложены результаты визуальных осмотров, осмотров со
вскрытием грунта, протоколы измерения параметров заземляющего устройства, данные о характере ремонта и изменениях, внесенных в конструкцию устройства.
421. Для проверки соответствия токов плавления вставок предохранителей или уставок расцепителей автоматических выключателей току короткого замыкания в электроустановках периодически, но не реже 1 раза в 2 года, должна проводиться проверка срабатывания защиты при коротком замыкании, в том числе по результатам измерений петли фаза - нуль.pic_cbeeae4c1e70e54_700x3000_1.jpg
